螺母

 2019-06-14

菱形螺母


用途:在漏狀或增裝零件時使用。
用法:將有倒角一面向下傾斜放入槽中,順時針旋轉45度,使尺寸A的側面與型材槽側面相接觸。




序號 型號  A  B  D
 1  10LM4  9.8  4  M4
 2  10LM5  9.8  4  M5
 3  10LM6  9.8  4  M6
 4  14LM4  13.5  4  M4
 5  14LM5  13.5  4  M5
 6  14LM6  13.5  4  M6
 7  14LM8  13.5  4  M8

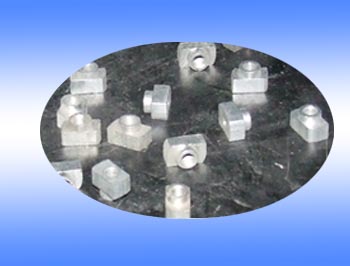

T形螺母


 用途:T形螺母是組裝型材的常用螺母,裝卸快捷方便;或在漏裝、增裝零件時使用。

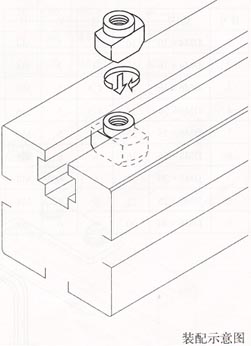

 用法:將螺母頭順型材槽方向放入槽內,順時針旋轉90度。




序號

 型號

 B

 D

 E

 F

 1

 10TM4

 9.9

 6

 M4

 Ф6

 4.5

 6.5

 2

 10TM5

 9.9

 6

 M5

Ф6

 4.5

 6.5

 3

 14TM4

 13.8

 8

 M4

Ф8

 6

 9

 4

 14TM5

 13.8

 8

 M5

Ф8

 6

 9

 5

 14TM6

 13.8

 8

 M6

Ф8

 6

 9







方螺母

用途:方螺母是組裝型材的常用螺母、它與型材槽口的配合面積大,槽口不變形。
用法:示例見鑄直角連接座裝配示意圖。

序號  型號  D  S  H
 1  8FM4  M4  7.8  3.2
 2  10FM4  M4  10  5
 3  10FM5  M5  10  5
 4  10FM6  M6  10  5
 5  14FM4  M4  13.8  6.5
 6  14FM5  M5  13.8  6.5
 7  14FM6  M6  13.8  6.5
 8  14FM8  M8  13.8  6.5
